Imagem Lateral da Larva do Zebrafish | SideView™ Microplate

A microplaca SideView™ incorpora prismas giratórios alinhados com os poços retangulares que permitem a visualização de imagem lateral da larva do Zebrafish.

Cotar

Descrição

Microplaca para Imagem Lateral da Larva do Zebrafish

SideView™ Microplate

O Zebrafish (Danio rerio), tornou-se amplamente aceito como um modelo animal útil para o desenvolvimento de vertebrados. Atualmente, o modelo Zebrafish está sendo desenvolvido para uso em análises de descoberta de drogas e toxicologia de alto rendimento. A adoção desse modelo tem sido desacelerada pelo desafio de obter imagem lateral da larva do Zebrafish de qualidade.

A micro-placa SideView™ foi desenvolvida para enfrentar os desafios inerentes à imagem larvária do Zebrafish. Muitos tecidos e órgãos de interesse são melhor visualizados nas laterais do animal. Uma vez que a bexiga natatória se infla, as larvas geralmente flutuam verticalmente, dificultando a geração de uma imagem lateral clara do animal. A micro-placa SideView™ incorpora prismas giratórios de ângulo reto alinhados com poços retangulares que permitem a visualização de imagem lateral da larva do Zebrafish

SideView™ é adaptável aos sistemas padrão de análise de imagem que estão em uso em laboratórios e permite coletar em segundos imagens de qualidade em cada poço.

Características

Os prismas de ângulo reto permitem imagens de visão lateral.
Superfícies ópticas de qualidade para uma excelente resolução óptica.
Design retangular do poço.
Ajuste para micro-placa de 96 poços com suporte standard SBS/ANSI.

Benefícios

As imagens vistas lateralmente permite testes com Zebrafish com as bexigas natatórias infladas.
São possíveis visualizações laterais em alta resolução de larvas de Zebrafish.
Permite estudos fisiológicos.
Compatível com todos os manipuladores robóticos de placas e sistemas de imagens.

Aplicações potenciais

Imagem Embrionária / Larval
– Zebrafish
– Medaka
– Xenopus
Descoberta de medicamentos
– Doença cardiovascular
– Biossíntese de lipídio
– Desenvolvimento / doença neural
Estudos Temporais
– Estudos em poços com Zebrafish possível por até 8 dias
Estudos de Toxicologia em fase inicial

Acessórios compatíveis

Sistemas robóticos de manipulação de líquidos
Sistemas robóticos para empilhamento de microplacas.
Sistemas COPAS™ BioSort™:
– Adicionamento automatizado de embriões/larvas de Zebrafish em poços
– Adicionamento automatizado de outros modelos de pequenos animais em poços

Especificações

Número de poços	96
Dimensões externa da placa C x L x A	127.76 mm x 85.48 mm x 14.35 mm
Dimensões do poço C x A	6,19 mm x 1,69 mm (parte inferior do poço) 8.02 mm x 3.52 mm (parte superior do poço)
Volume do Poço (Máximo/Topo do prisma)	213 _l / 53 _l
Distância de trabalho necessária para melhor desempenho	12 mm
Espaçamento adequado	Espaçamento padrão ANSI/SBS
Material Óptico	Copolímero de Olefina Cíclica
Faixa de comprimento de onda	Excelente Transmitância de 340 nm – NIR
Compatibilidade Química	Ácidos, Bases e Solventes Polares

Otimização de Fluorescência

O modelo Zebrafish apresenta uma leve resposta de evitação à luz que pode representar desafios adicionais para imagens de fluorescência. O microscópio de fluorescência padrão fornece luz de excitação através da lente objetiva. Em ampliações maiores que 2,5 vezes, resultará em uma iluminação não-uniforme do SideView™. O Zebrafish tenderá a afastar-se do ponto focal para as regiões mais escuras do poço. Com o aumento da objetiva, a intensidade do feixe de iluminação aumenta e a resposta de evitação à luz dos animais é agravada. Mesmo com baixa ampliação quando o poço é uniformemente iluminado, a introdução da luz através do lado do poço pode fazer com que alguns dos animais rolem para o lado.

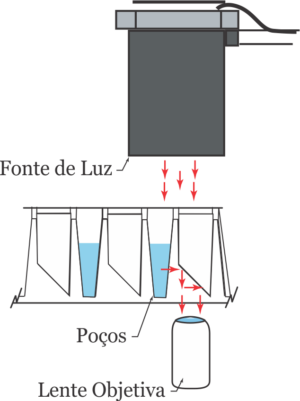

Em microscópios em que a fonte de luz está acima da objetiva

A solução é inundar com luzes de excitação a parte superior dos poços SideView™. Este método é utilizado com grande sucesso.

Uma iluminação de LED personalizada semelhante a descrita ao lado pode ser encomendada de forma personalizada.

Otimização de Campo Claro

A configuração de iluminação na figura abaixo melhora imagens de campo claro das larvas fornecendo verdadeira transiluminação da amostra. A fonte de luz pode ser uma iluminação de LED azul padrão para excitação de fluorescência ou qualquer outro comprimento de onda, incluindo LED branco. As imagens coletadas usando este método tem a mesma qualidade que as imagens coletadas usando um condensador padrão de microscópio.

Iluminação para imagens em campo brilhante de larvas de peixe zebra em matrizes Side View ™.

A fonte de iluminação LED é posicionada adjacente ao poço. Aproximadamente 5% da luz é refletida a partir da superfície superior do prisma através do poço. A luz que passa pela amostra é eficientemente refletida pelo prisma em direção à objetiva do microscópio.

Em microscópios em que a fonte de luz pode ser ajustada

A Biolink Medical é representante exclusivo dos produtos ViewPoint no Brasil.

IMPORTANTE
No momento o SideView™ Microplate é destinado apenas para investigação científica, por isso a sua importação para o Brasil poderá ser realizada somente por cientistas, pesquisadores ou instituições de pesquisas cientifica e tecnologia. Importação para pesquisa científica, conforme Capítulo XIX da RDC n° 81/2008.Importação para pesquisa científica, conforme RDC n° 01/2008.
