Aquisição de EEG e fMRI Simultâneo
MicroMagLink RT
Para aquisição de EEG na fMRI nada supera o RT Sistema MicroMagLink.
A NeuroScan se orgulha de oferecer o sistema MicroMagLink: uma tecnologia de última geração para aquisição de dados EEG / fMRI simultâneos.
O MicroMagLink baseia-se no conceito de que muitas vezes a melhor solução é a mais simples. Mantém todos os componentes eletrônicos ativos fora da câmara de ressonância magnética; na câmara MRI é colocado apenas uma capa especial de eletrodos, um cabo, e um medidor de pulso de fibra óptica para fornecer o tempo de supressão de balistocardiograma. Ao manter os componentes eletrônicos ativos na sala de controle, fornecemos a melhor amplificação de sinal possível sem qualquer comprometimento.
O MicroMagLink consiste em um sistema de engenharia de precisão na colocação dos eletrodos e cabeamento, que inclui a filtragem de RF em linha para garantir que todos os sinais gravados dentro do MRI não sejam contaminado por quaisquer fontes externas.

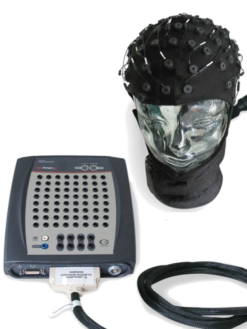

Utilizando nosso amplificador SynAmps RT é possível adquirir taxas de amostragem de dados de até 20.000 kHz por canal. Mas com a capacidade específica dos amplificadores SynAmps para sincronizar clocking interno para fontes externas, as baixas taxas de amostragem de dados como 500 Hz pode ser suficiente para proporcionar alta qualidade de supressão de artefatos nas sequências gradiente-eco.
Seguindo as normas da ASTM, os eletrodos MicroMagLink foram projetados e testados para cumprir todas as exigências de aquecimento, deslocamento e torção de até 3 Tesla.
Com uma única ligação para o painel de penetração, o MicroMaglink pode rotineiramente ser instalado e removido rapidamente. Esta portabilidade permite que um único MicroMaglink seja facilmente implantado em qualquer instalação magnética e MRI ou utilizado para coletar sinais de EEG simultâneo com a MEG.
O MicroMagLink pode ser integrado com o Curry Neuroimagem Suite, que inclui um módulo de aquisição para captura de dados de EEG registrados na ressonância magnética. Ao incorporar a aquisição de dados na plataforma Curry, todas as etapas de gravação e análise de dados de EEG/ERP, incluindo a reconstrução de fonte, co-registo com MRI, fMRI e outras modalidades de neuroimagem, são manuseados em uma única plataforma. Um avançado conjunto de métodos de processamento de sinais podem ser empregados on-line e off-line para suprimir tanto artefatos gradientes quanto artefatos de balistocardiogramas.
Arquitetura
- A simplicidade do projeto permite uma fácil instalação e portabilidade.
- Validado com as normas ASTM para sistemas de ressonância magnética de 3 Tesla.
- Utiliza taxas de amostragem selecionáveis de 500 Hz-20 kHz.
- A digitalização do EEG ocorre fora câmara de ressonância magnética, preservando a qualidade de dados sem comprometimento para os componentes eletrônicos ativos do MRI compatível.
- Ambos os sinais de ECG e medidor de pulso são registrados pelo sistema, para a supressão ideal do artefato de balistocardiograma.
- As gravações do SynAmps RT com acoplamentos DC garantem uma recuperação rápida dos artefatos sem a necessidade de utilização de baterias de alto custo.
- O suporte específico do SynAmps RT para controle do clock externo permite a sincronização com a ressonância magnética, melhorando em tempo real e supressão de artefato 0ff-line e alguns casos com baixas taxas de amostragem A/D como 500 Hz.
- Inclui a avançada plataforma de processamento de sinais CURRY7 Neuroimagem, reconstrução de fonte e capacidades de co-registo multimodais.
- Algoritmos avançados para supressão de artefatos gradientes e de balistocardiograma (BCG) que são selecionados e modificados pelo usuário.
- Supressão on-line de artefatos permite a observação de EEG contínuo corrigidos ou ERP médio praticamente em tempo real.
Aplicações
EEG / PE – As aplicações para EEG/fMRI simultânea estão em constante expansão em se tratando de análise convergente ou o fornecimento de cronogramas de resolução de milissegundos para paradigmas de fMRI. O MicroMagLink é compatível com a maioria dos sistemas de apresentação de estímulos, fornecendo um saída TTL ou impulso de sincronização, permitindo aquisição de ERPs e fMRI simultâneos.
Sono – Aquisição de EEG/Sono na MRI com o MicroMagLink e analise com o software Compumedics Profusion Sleep.
Epilepsia – Embora ainda em fase de pesquisa, gravações simultâneas EEG/fMRI com populações epilépticas têm demonstrando que a qualidade dos dados de EEG gravados simultaneamente durante uma medição de fMRI se aproxima do que pode ser obtido em EEG em ambiente longe da MRI. O EEG pode ser usado para marcar o tempo de início das crises durante as gravações do fMRI, como fornecer uma avaliação independente do local de origem da atividade. Outras pesquisas têm impulsionado ainda mais a obtenção de EEG de redes subdurais durante aquisições de fMRI.
EEG / MEG Simultâneos – Os sistemas de MEG muitas vezes incluem a capacidade de gravação de gravação de eeg simultaneamente. No entanto, pode haver limitações a tecnologia EEG, incluindo limitação de profundidade de bits para a amostragem do EEG e restrições no número de canais de EEG. O MicroMagLink pode ser utilizado para gravar o EEG simultaneamente com a MEG, sem comprometer a qualidade do sinal da MEG. Uma adequada filtragem RF e a instalação do componente central do MicroMagLink evita interferências elétricas estranhass que podem comprometer as gravações da MEG.
Biolink Medical, representante exclusivo do produtos NeuroScan no Brasil.
IMPORTANTE
No momento os produtos NeuroScan são destinados apenas para investigação científica, por isso a sua importação para o Brasil poderá ser realizada somente por cientistas, pesquisadores ou instituições de pesquisas cientifica e tecnologia. Importação para pesquisa científica, conforme Capítulo XIX da RDC n° 81/2008.Importação para pesquisa científica, conforme RDC n° 01/2008
